天然气可以在管道、井简以及地层多孔介质中形成水合物,对油气生产及储运危害很大,因此天然气水合物的防治是一个困扰生产多年的问题。正确测定天然气水合物的生成条件并筛选和评价抑制剂的抑制效果,为水合物的防治提供技术依据。

北京世纪森朗水合物抑制评价实验装置,主要用于模拟天然气水合物的生成和水合物抑制剂的评价筛选等室内研究。评价的水合物抑制剂包括:热力学抑制剂、动力学抑制剂、防聚结剂及其复合产品。

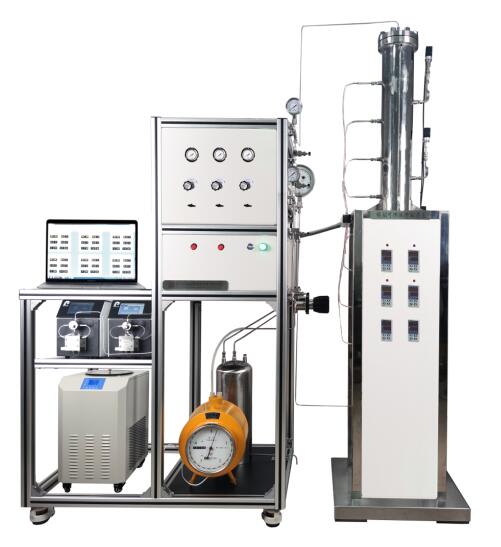

天然气水合物抑制剂评价装置(图1)

 水合物抑制评价实验装置结构组成:主要有观察窗的高压反应釜(高压蓝宝石可视窗口,通过窗口获取水合物过程中的图片及视频)   ;恒温浴槽;气体增压系统;真空系统温度控制系统压力、温度、扭矩、转速、功率、气体流量等参数检测系统;数据采集处理系统等部分组成

北京世纪森朗公司关于课题“天然气集输系统腐蚀防控与水合物抑制技术研究”中对水合物抑制技术部分的要求,需要研发抑制性能优良的天然气水合物动力学抑制剂,以及对不同体系中水合物的生成和分解过程机制进行系统研究,从而确定形成水合物堵塞的主控因素及防控策略。按照课题需要,前期在实验室内制备了不同类型的水合物动力学抑制剂,并大都采用测试外温的形式对水合物抑制剂的性能进行评价,但随着水合物抑制剂性能升级及研究内容的深入,比如复合型抑制剂研发和水合物生成/分解机理的相关研究,需要大量模拟实验分析,故搭建具有自主知识产权的气体水合物研究实验装置并开展系统研究则变得极有必要。同时,根据对固态水合物法在天然气储运和酸性气体混合物分离方面应用研究的前期规划,该装置还适用于在拟开展的天然气储运和气体混合物分离方面的研究工作,可系统用于水合物促进剂的研发及水合物形成过程强化方法等研究。因此,气体水合物形成/分解机制及相态研究实验装置的搭建不仅可满足总部课题研究的需要,还可提高在天然气水合物研究领域的硬件配置。

ACS500蓝宝石可视反应器作为一种高压化学反应器,适用于当今各种实验室对高温、高压化学反应的研究应用及过程控制,是化工行业传统的研发生产设备,可使各种化工物料在较高的压力和温度下充分搅拌,以强化传质和传热过程,现已广泛应用于催化过程、催化剂制备、石油、化工、有机合成、高分子材料聚合、食品和生物质的化学转化等研究领域,液-液混合,气-液反应, 气-液-粉等实验体系。

1.ACS500蓝宝石可视反应器产品特点:

1.1桨式搅拌方式;

1.2釜头固定式;

1.3外循环导热;

1.4压力数字显示;

1.5超压报警功能;

1.6有温度、转速、压力显示;

1.7两路温度检测,超温及故障声光报警系统;

1.8顶入式搅拌;

1.9反应釜快拆卸结构;

1.10液晶屏控制系统;

1.11Sapphire晶体视窗;

1.12电脑控制系统;

2.ACS500全自动反应釜, 316L不锈钢材质,500ML,包括:

2.1台式,固定头式反应釜,带釜体电动升降,行程为300mm,且左右90度旋转

2.2有效容积:500ml

2.3釜盖、釜体材质、内部构件均为:316L不锈钢材质,釜体侧面对开一对视窗口配Sapphire晶体视窗,可视直径30mm

2.4搅拌驱动器,材质:316L不锈钢

2.5复合高温密封垫片,快开卡环式密封结构,A型双线密封

2.6工作压力/工作温度:20Mpa,-20~50℃

2.7釜盖配有:

2.8 0-25Mpa双量程指针压力表和22.5Mpa安全防爆膜

2.9 316L不锈钢材质热电偶套管和K型热电偶,用于反应温度测定

2.10液体采样阀(气体进样阀)316L材质,和316L材质探底管相连,用于进气、进液和带压下取液体物料

2.11气体释放阀(316L),用于排空反应釜内的气体,释放压力

2.12内置冷却水盘管,316L材质

2.13 搅拌方式:顶入式超声波代替搅拌

2.14搅拌转速控制和PID程序温控器

2.15 导热方式:外循环导热

2.16自动冷却水模块,PID控制模块,进出冷却水管

2.17转速控制和数据显示模块

2.18压力数字显示和超压保护模块,带压力传感器

2.19配500万像素的工业级摄像头,可连接电脑,全程摄像、拍照、观察

2.20出料方式:釜底下出料

2.21MRSC-AUTOCHEM电脑全自动控制系统:双向通讯电缆,实现温度、转数控制,及温度/转数/压力/扭矩/定时数据存储与采集

2.22自动冷却水电磁阀PID控制模块

2.23温度数字显示,双路内外控温监测,并带超高温声光报警保护模块

2.24压力数字显示,并带超高压保护模块

2.25转数控制和数据显示模块

2.26搅拌转速控制和PID程序温控器

2.27身份识别系统,分级操控

2.28分段程序温度控制,可设定多段实验条件升温模式,全新AI人工智慧逻辑PID算法,实现对复杂、长滞后对象的无超调无欠调控制

2.29压力、温度、转速、报警定时实时在线曲线显示

2.30实验数据自动存储,自带数据记录功能,可以显示实时数据、历史数据,并提供报表形式的记录数据及报警记录功能

2.31配备U盘导出功能,可通过在电脑上做进一步分析处理。便于长时间保存实验数据,以用于论文,学术研究

2.32定时功能:分为恒温定时与工作定时两种模式

2.33电源配置:200 - 240 V /AC,50 - 60 Hz

2.34整机尺寸:550(加控制系统250)×550×950

随着南海一号在海域对水合物试采成功后,各科研平台专家及企业都在大力投入,也标志着中国进入了可燃冰的新能源时代。随着科研平台的研发深入,急需在水合物基理,模拟开采,可燃冰形成,储运学课,应用领域的研发设备,而我公司目前已经在和这一行业的科研单位与院校专家合作,如在南海一号开采船上的多位科学家与我公司合作,并定制此课题的反应设备。中科院广州能源所;中科院青岛海洋地质调查局海洋研究所;中国石油大学(北京)水合物实验室等。水合物反应设备主要用到我公司蓝宝石反应器的技术,和前期试制的经验。目前要做的就是加大研发,提供智能人机交互反应设备,技术支持,来服务整个水合物可燃冰新能源的研发,来满足这一课题研发的向前推进工作。铸就实验室反应釜主流影响力,助力中国科研事业发展。世纪森朗拥有着十多年微型高压反应釜加工技术经验和反应设备核心技术,可为用户定制加工适应不同实验体系的反应设备,并保证其安全、稳定、操作简便。
