KCF高温高压反应釜的基本结构原理

作者:森朗仪器发布时间:2020-08-06

森朗KCF不锈钢高压反应釜由反应容器、搅拌器及传动系统、冷却装置、安全装置、加热炉等组成。

1、釜体、釜盖采用316不锈钢加工制成,釜体通过螺纹与法兰联接,釜盖为正体平板盖,两者由周向均布的主螺栓、螺母紧固联接。

2、反应釜主密封口采用A型的双线密封,其余密封点均采用圆弧面与平面、圆弧面与圆弧面的线接触的密封形式,依靠接触面的高精度和光洁度,达到良好的密封效果。

3、釜体外装有桶型碳化硅炉芯,电炉丝穿于炉芯中,其端头由炉壳侧下部穿出,通过接线螺柱,橡套电缆与控制器相连。

4、釜盖上装有压力表,爆破膜安全装置,汽液相阀,温度传感器等,便于随时了解釜内的反应情况,调节釜内的介质比例,并确保安全运行。

5、联轴器主要由具有很强磁力的一对内、外磁环组成,中间有承压的隔套。搅拌器由伺服电机通过联轴器驱动。控制伺服电机的转速,便可达到控制搅拌转速的目的。

6、隔套上部装有测速线圈,连成一体的搅拌器与内磁环旋转时,测速线圈便产生感应电动势,该电势与搅拌转速相应,该电势传递到转速表上,便可显示出搅拌转速。

7、磁联轴器与釜盖间装有冷却水套,当操作温度较高时应通冷却水,以及磁钢温度太高而退磁。

8、轴承采用不锈钢轴承或高强电化石墨,耐摩损,且维修周期长。

手轮升降高压反应器,手柄升降高压反应釜,催化微型高压反应釜,平行反应器,蓝宝石反应釜,平行加氢反应器。

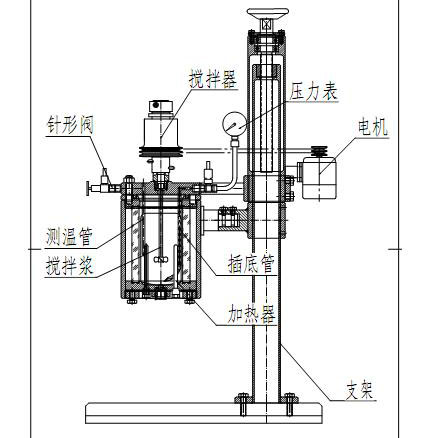

KCF高温高压反应釜的基本结构原理(图1)
